Desenrollador de alta resistencia con bastidor vertical

Desenrollador hidráulico de servicio pesado giratorio de doble cabezal. Este equipo puede detenerse automáticamente de forma sincrónica con la máquina formadora y presenta expansión y contracción hidráulicas, así como rotación automática.

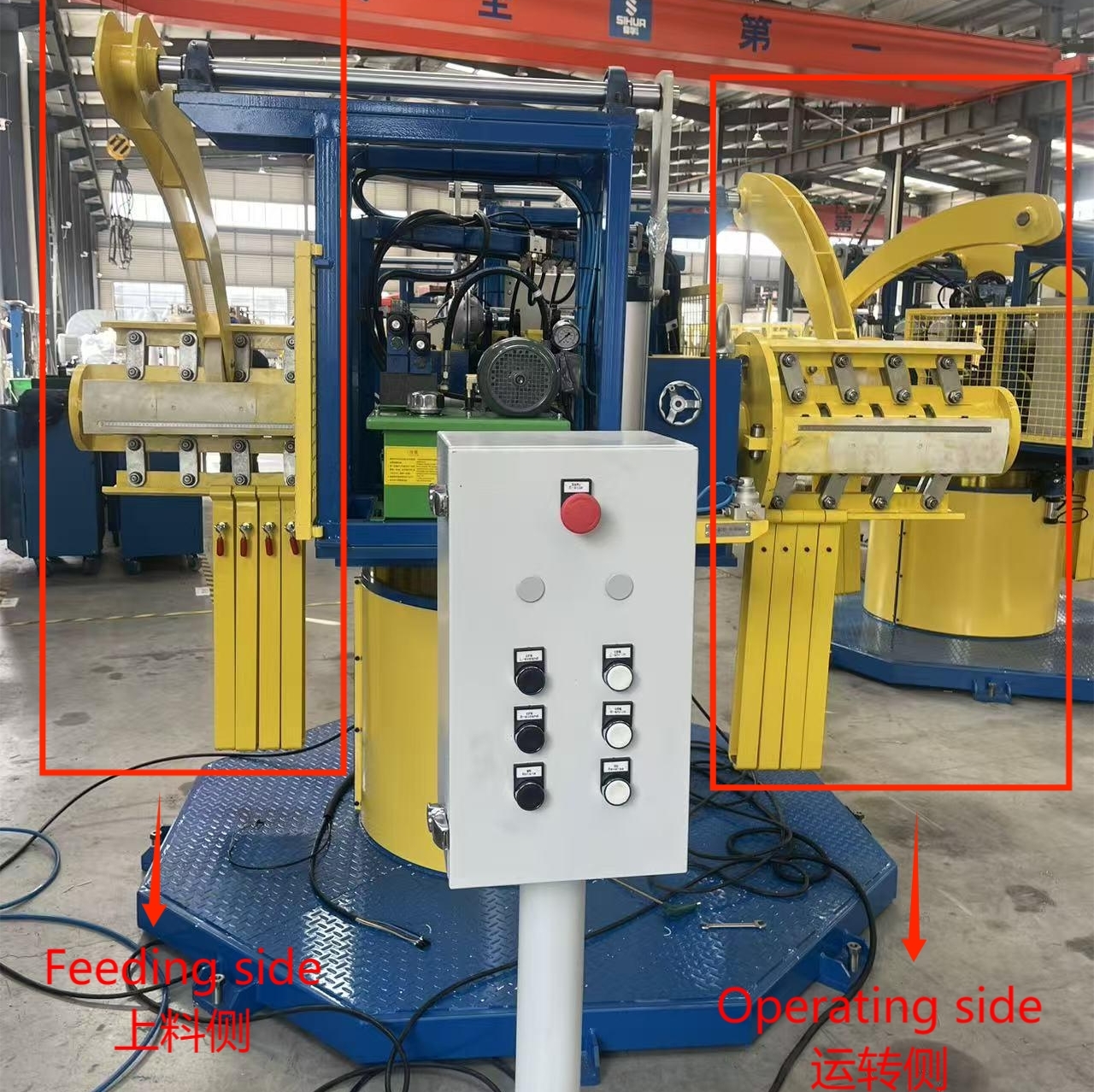

El estante de material puede girar y reservar. Sin embargo, no importa en qué posición gire, el lado izquierdo del desenrollador es siempre el lado de alimentación, y el lado derecho del desenrollador es siempre el lado operativo. El lado de carga puede expandirse y contraerse, mientras que el lado operativo solo puede expandirse, no contraerse.(Para mantener tensa la bobina de acero mientras la máquina está en funcionamiento)

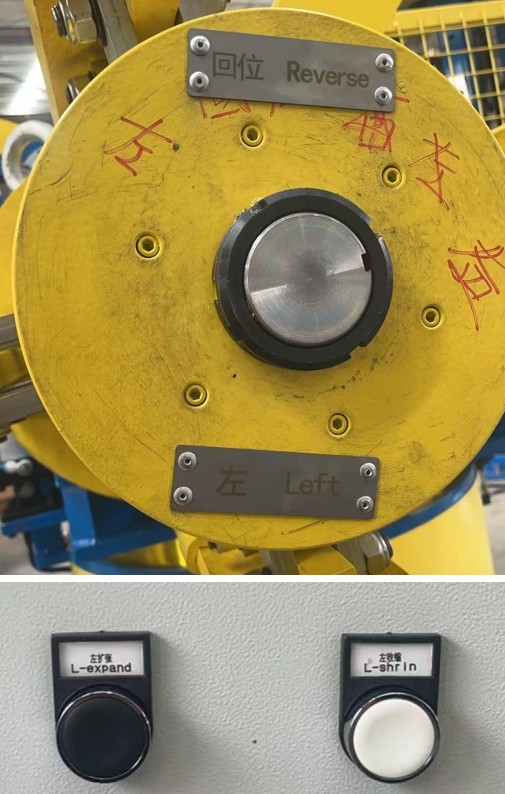

Estos dos botones controlan la expansión y contracción de la estructura en el diagrama.

Ambas estructuras anteriores se pueden girar hacia el lado operativo. Cuando están en el lado operativo, sólo pueden expandirse, no contraerse.

Pasos de alimentación

Primero, presione el botón de contracción para controlar el lado de alimentación a la izquierda.

La bobina de acero se eleva hacia el lado de alimentación mediante una grúa.

Presione el botón de expansión para apretar la bobina de acero.

En este punto, presione el botón de rotación o reserva (la luz indicadora del anillo magnético se iluminará y la varilla de hierro dentro del cilindro se retraerá).

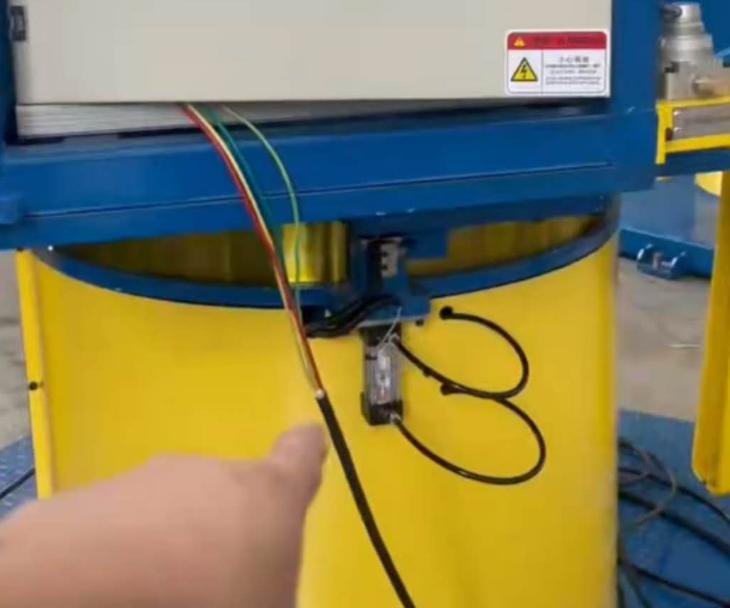

Presione nuevamente el botón de rotación o reserva para iniciar la rotación del desenrollador. El desenrollador dejará de girar cuando se presione el botón de resorte en el interruptor de límite.(Verifique si el botón de resorte del interruptor de límite está dañado antes de girarlo. Si el botón está dañado, el desenrollador no se detendrá después de girar a la posición correcta y el motor funcionará en ralentí, lo que dañará el motor)

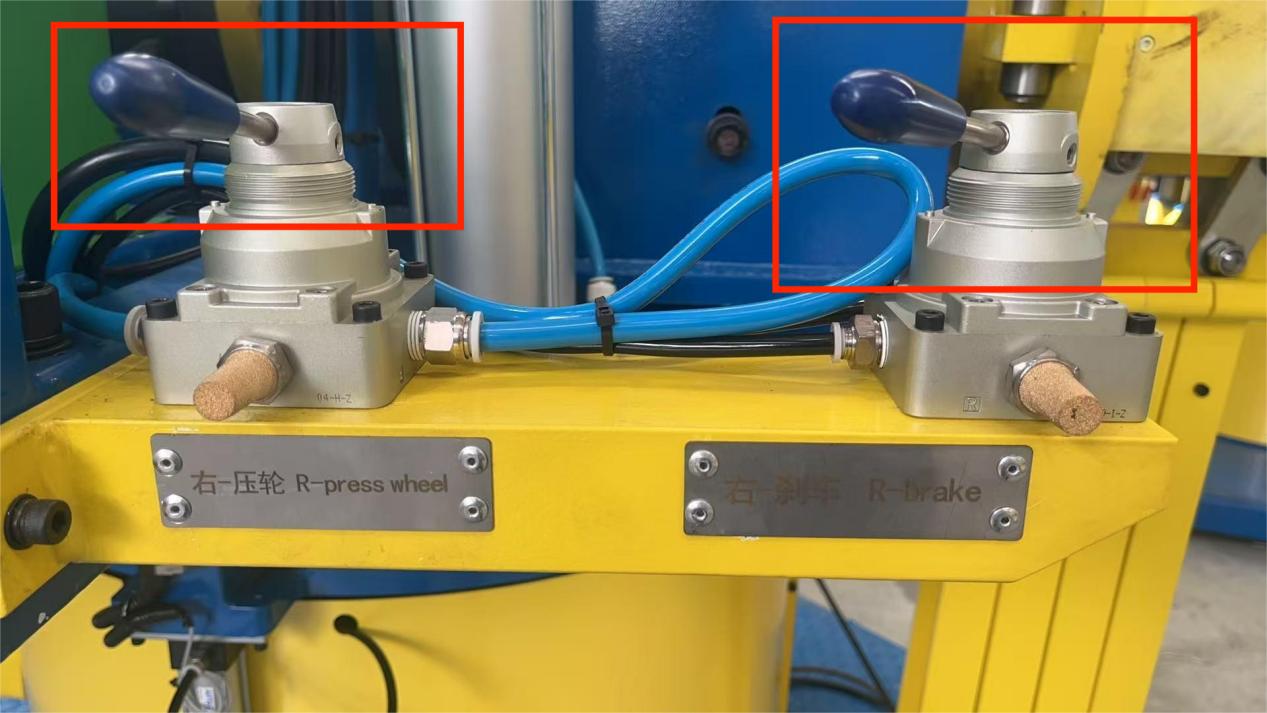

Función de rueda de presión: para mantener la bobina de acero en su lugar y evitar que la tira de acero se caiga (controlada por una llave).

Función de freno: para controlar la liberación de aire. Cuando no hay aire, el desenrollador de material puede girar; cuando hay aire, el desenrollador de material se bloquea. En el modo automático, cuando el convertidor de frecuencia y los rodillos de la máquina formadora están en funcionamiento, no hay aire y el desenrollador de material puede girar. En el modo automático, cuando el convertidor de frecuencia y los rodillos de la máquina formadora no están en funcionamiento, hay aire y el desenrollador de material está bloqueado. En el modo manual, los desenrolladores de material de ambos lados siempre están sin aire y el desenrollador de material puede girar (controlado por una llave).
